Lan Röle Kontrol ile uzaktan röle tetikleme

Web sitemizde yer alan Lan-Role kontrol cihazında 2 taraflı bağlantı için A noktasında buton / tetik verildiğinde B noktasındaki rölenin çekilmesi işlemi gerçekleştirilecek.

bu konuda öncelikli olarak 2 cihaza ‘da ipler vererek aynı anda erişebileceğimiz şekilde ayarlıyoruz.
Varsayılan olarak 192.168.1.100 ip si ile gelmektedir. cihaza network ‘de uygun iplerinizi tanımlıyorsunuz.

1. olarak 1. cihaz için ( ip adresi 103 olarak ayarladığımız cihaz ) ‘da detaylı şekilde aşağıdaki gibi network ayarlarını yapıyoruz.

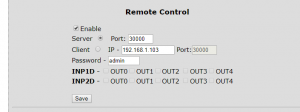

1. Nokta olarak 192.168.1.103 ip si tanımladığımız cihaza ( Client / Tetik verecek olan cihaz ) buton için arayüzde tetikleme ayarlarını gerçekleştiriyoruz.

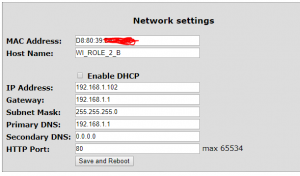

2. Nokta network ayarlarını aşağıdaki şekilde yapıyoruz ( 192.168.1.102 ) olarak tanımlıyoruz.

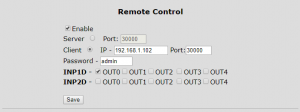

2. Nokta remote control ayarlarını aşağıdaki şekilde gerçekleştiriyoruz.

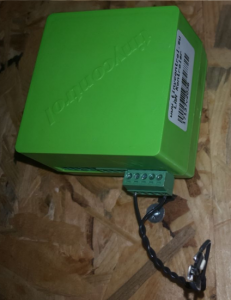

1. Cihaz üzerinde tetik alacak olan pinglere bir buton oluşturuyoruz ve bu butonu resimdeki klemenslere bagliyoruz.

artik 2. cihazın (192.168.1.102) ip li cihazın röle bağlantısını yaptığımızda enerjileri verildiğinde açıp kapatacaktır.

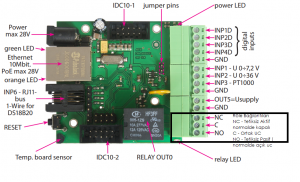

ihtiyaç duyduğunuz röle bağlantı modeline göre NC yada NO bağlantı uclarından harici rölenizi tetikleyebilirsiniz.
