V-SOL V2804AX30 GPON/EPON/XPON ONT - AX3000 Dual-Band Wi-Fi 6 HGU Cihazı
1xPON + 4xGE (RJ45) + 1xUSB 3.0 + Wi-Fi 6 (2.4GHz/5GHz) - CATV Seçenekli
Tanıtım
V-SOL V2804AX30, XPON teknolojisini (GPON ve EPON desteği) tek bir cihazda birleştiren, yüksek hızlı AX3000 Wi-Fi 6 standartlı bir HGU ONT cihazıdır. FTTx ağ altyapılarında kullanılan bu cihaz, AFTR, bridge ve router modlarında çalışabilme yeteneğiyle triple-play hizmetleri (ses, veri, video) eş zamanlı olarak desteklemekte ve operatörlere uygun maliyetli, geniş kapsamlı çözümler sunmaktadır.

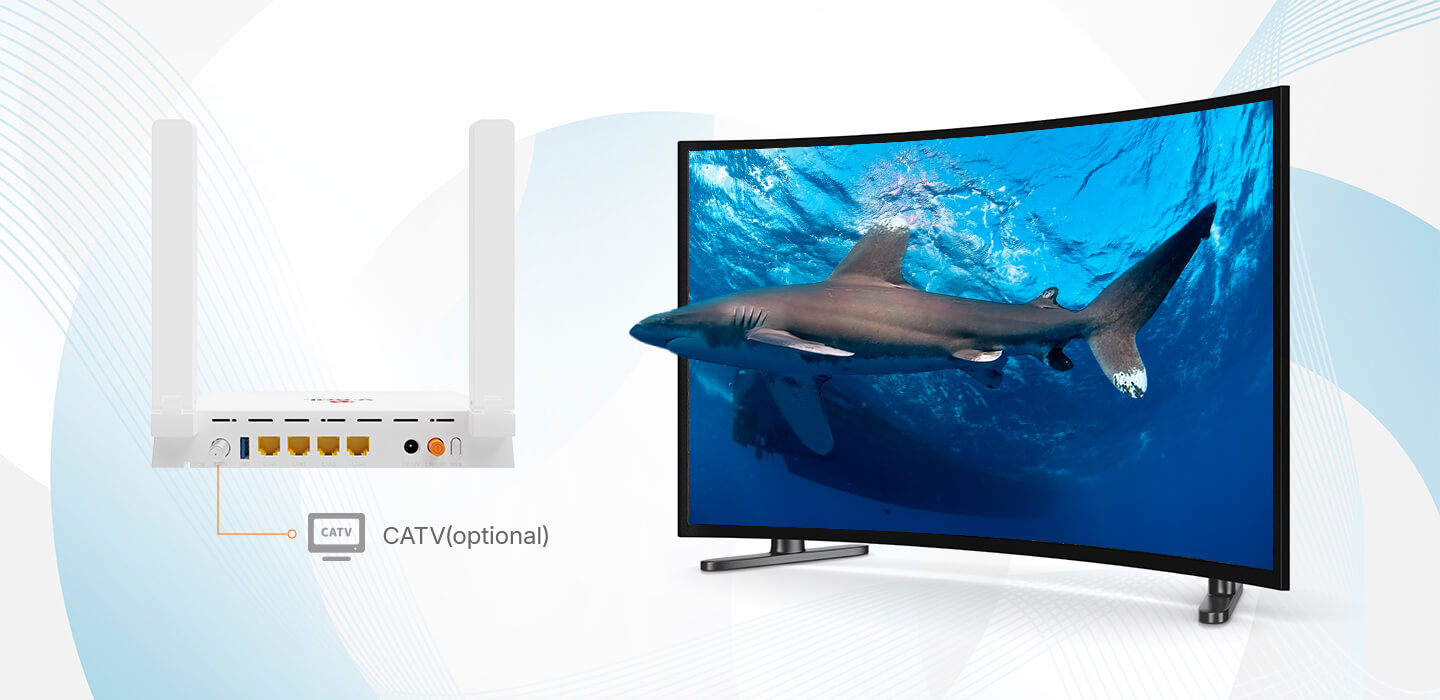

Cihazın 2T2R dual-band (2.4GHz/5GHz) Wi-Fi sistemi, 3 Gbps'e kadar katılım hızına ulaşabilmekte ve MU-MIMO, OFDMA, 1024-QAM teknolojilerini kullanarak çoklu cihaz bağlantılarında optimum performans sağlamaktadır. 1xPON portu (SC/APC-UPC) ile 20 km'ye kadar fiber erişim mesafesi sunan cihaz, 4 adet Gigabit LAN portu ve USB 3.0 arayüzü sayesinde çeşitli çevre birimlerine bağlanma imkanı tanımaktadır. Opsiyonel CATV desteğiyle birlikte yüksek kaliteli video ve TV yayınlarını kesintisiz izleme olanağı sunmaktadır.
Geniş çalışma sıcaklık aralığı (-10°C ~ +55°C) sayesinde zorlu ortamlarda dahi stabil çalışabilen V2804AX30, TR069, OMCI, OAM protokollerini destekleyerek uzaktan yönetime olanağı tanımakta ve IPv4/IPv6, IGMP, QoS kontrolleri ile ağ yönetim esnekliği sağlamaktadır.
Teknik Özellikler
| Kategori | Özelikler |
|---|---|
| Genel Özellikler | |
| Model | V2804AX30-H / V2804AX30T-H |
| Boyutlar (UxGxY) | 200mm × 156.8mm × 32.33mm |
| Ağırlık | 0.35 kg |
| Çalışma Sıcaklığı | -10°C ~ +55°C |
| Çalışma Nem Oranı | %5 ~ %95 (yoğunlaşmasız) |
| Depolama Sıcaklığı | -40°C ~ +70°C |
| Depolama Nem Oranı | %5 ~ %95 (yoğunlaşmasız) |
| Güç Adaptörü | 12V/1A Harici AC-DC adaptör |
| Güç Tüketimi | ≤12 Watt |
| PON Arayüzü | |
| PON Standardı | XPON (GPON Class B+ & EPON PX20+) |

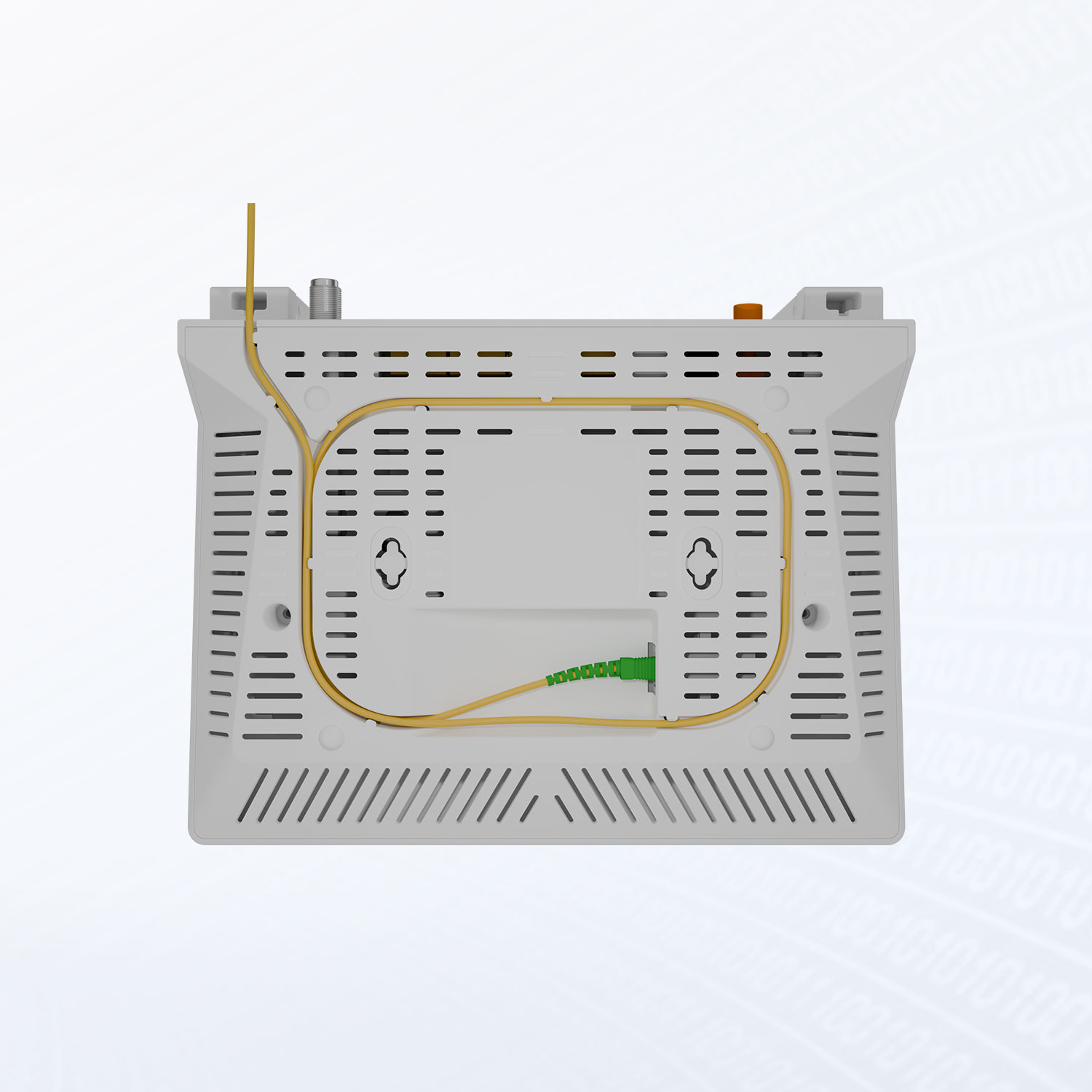

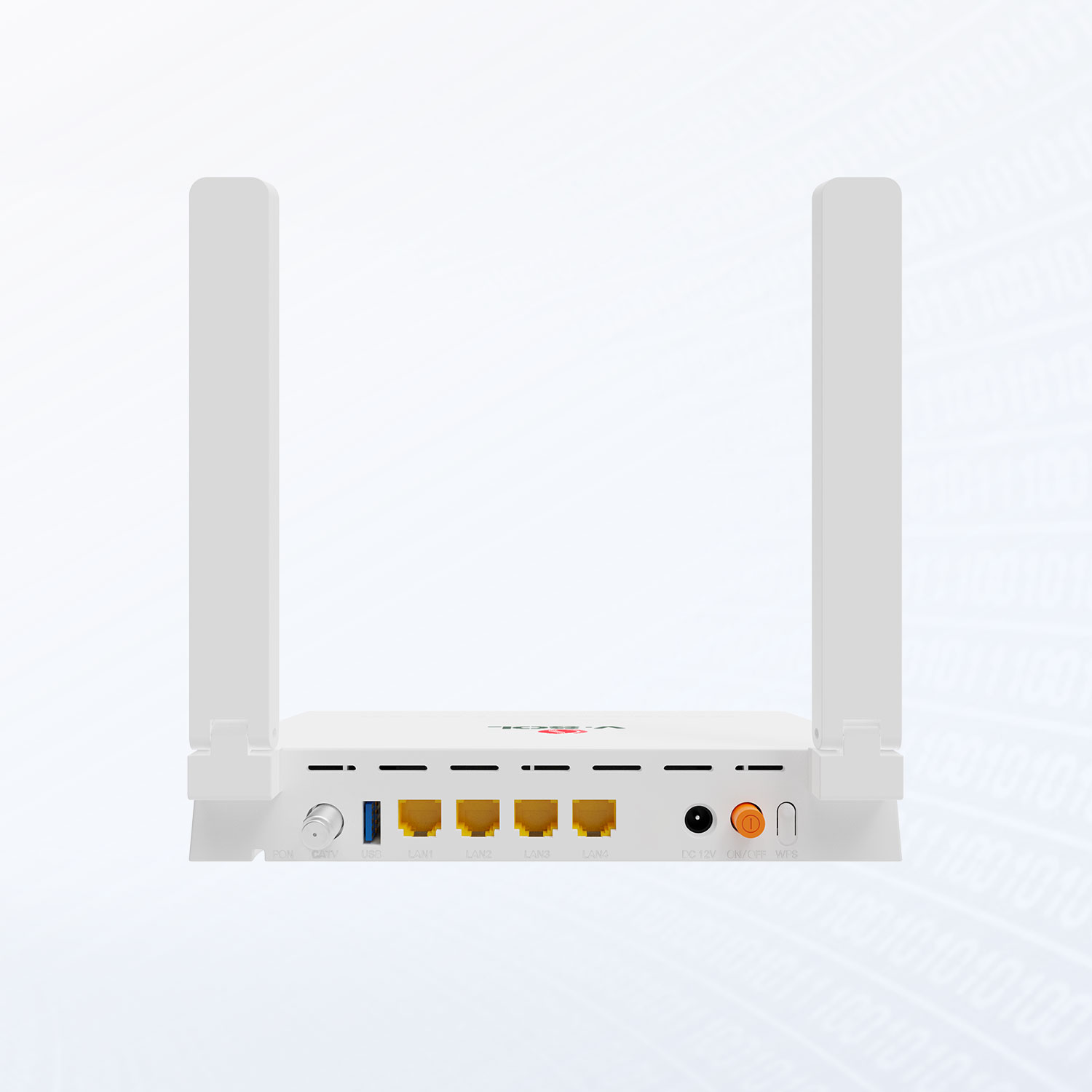

| Optik Bağlantı Tipi | SC/APC (V2804AX30T-H) / SC/UPC (V2804AX30-H) |
| TX Optik Gücü | 0 ila +4 dBm |
| RX Hassasiyeti | -27 dBm |
| Optik Yük Dayanıklılığı | -3 dBm (EPON) / -8 dBm (GPON) |
| Transmisyon Mesafesi | 20 km |
| Dalga Boyu | TX: 1310nm, RX: 1490nm |
| Ethernet Arayüzü | |
| LAN Portları | 4 × 10/100/1000 Mbps RJ45 (Auto-negotiation) |
| Wi-Fi | |
| Standardı | Wi-Fi 6 (802.11a/n/ac/ax) |
| Frekans Bandı | 2.4 GHz & 5 GHz (2T2R) |

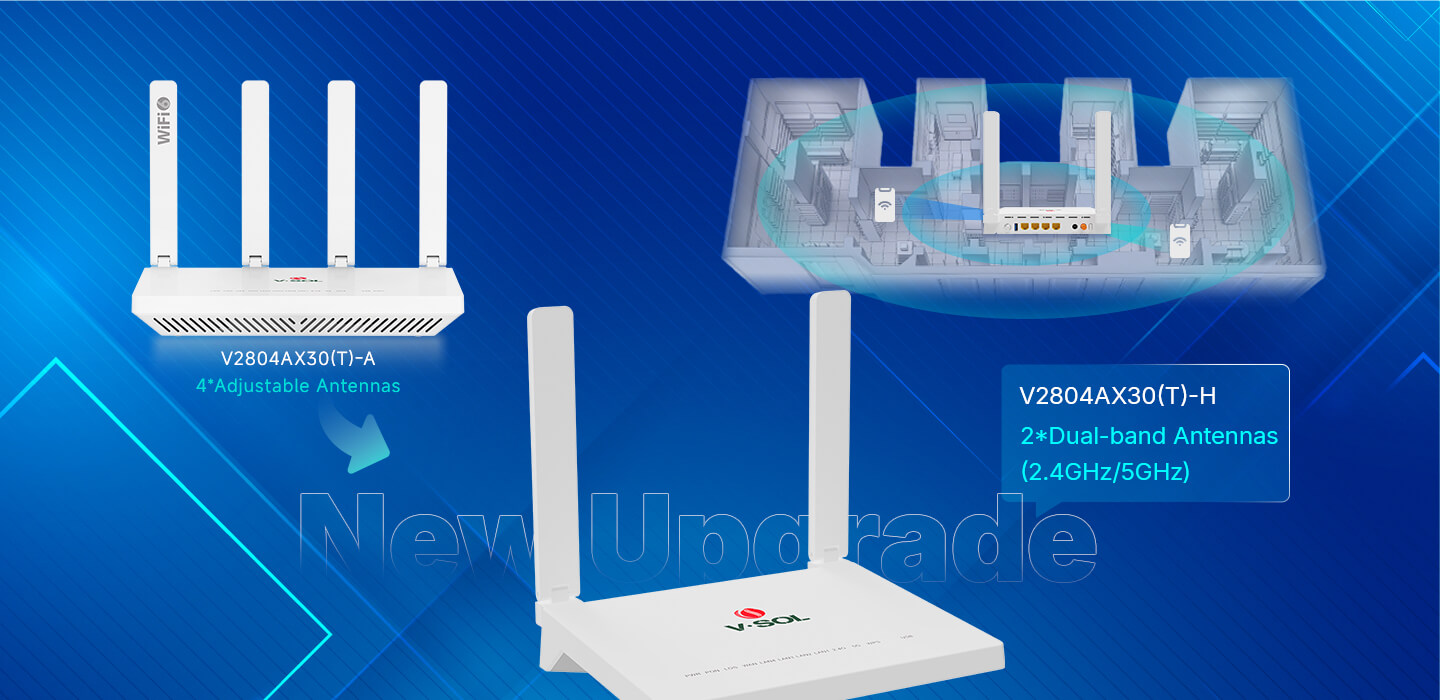

| Anten tipi | 2 × Dış anten (2-in-1 tasarım) |
| Maksimum Hız | 3 Gbps (2.4GHz: 574 Mbps, 5GHz: 2402 Mbps) |
| Muhtelif SSID Destek | Evet (çoklu SSID) |
| Güvenlik Protokolleri | WEP-64/WEP-128/WPA/WPA2/WPA3 |
| Gelişmiş Teknolojiler | OFDMA, MU-MIMO, 1024-QAM, Dynamic QoS |
| USB Arayüzü | |
| Tipi | USB 3.0 |
| CATV Arayüzü | |
| Optik Kabul Dalga Boyu | 1550±10 nm |
| Optik Giriş Aralığı | +2 ila -18 dBm |
| RF Frekans Aralığı | 47 ila 1000 MHz |
| RF Çıkış Empedansı | 75Ω |
| RF Çıkış Seviyesi & AGC Aralığı | ≥81±2 dBµV (+1 ~ -10 dBm) |
| ≥79±2 dBµV (0 ~ -11 dBm) | |
| ≥77±2 dBµV (-1 ~ -12 dBm) | |
| ≥75±2 dBµV (-2 ~ -13 dBm) | |
| ≥73±2 dBµV (-3 ~ -14 dBm) | |
| ≥71±2 dBµV (-4 ~ -15 dBm) | |
| MER Performansı | ≥32 dB (-14 dBm optik giriş) |
| LED Göstergeleri | |
| Göstergeler | PWR, PON, LOS, WAN, LAN1-4, 2.4G, 5G, WPS, FXS, USB, CATV (opsiyonel) |
| Yönetim & Protokoller | |
| Yönetim Arayüzü | Web, Telnet, OAM, OMCI, TR069, Özel OAM/OMCI protokolleri |
| Ağ Fonksiyonları | |
| Internet Bağlantı Modu | Ruting Modu desteği |
| Multicast | IGMP v1/v2/v3, IGMP snooping, MLD v1/v2 snooping |
| Katman 2 (L2) | 802.1p Cos, 802.1Q VLAN |
| Katman 3 (L3) | IPv4/IPv6, DHCP Client/Server, PPPoE, NAT, DMZ, DDNS |
| Güvenlik Fonksiyonları | Anti-DDOS, ACL/MAC/URL tabanlı filtreleme |
Teknik Detaylar
V2804AX30, modern fiber erişim ağlarında yaygın kullanılan XPON (GPON + EPON) standartlarına uymakta ve her iki protokolde de sorunsuz çalışmaktadır. Cihaz, EPON PX20+ ve GPON Class B+ standartlarını karşılamakta olup SC/APC (V2804AX30T-H) veya SC/UPC (V2804AX30-H) optik konnektör seçeneklerine sahiptir. Optik parametrelerinde 0 ila +4 dBm TX gücü, -27 dBm RX hassasiyeti ve 20 km'ye kadar transmisyon mesafesi gözlemlenmektedir. AGC (Otomatik Seviye Kontrol) destekli CATV arayüzü sayesinde 1550±10nm dalga boyunda gelen sinyali minimum ≥71 dBµV seviyelerde çıkış vererek yüksek kaliteli video yayınlarını desteklemekte ve kadar MER (Modulation Error Ratio) ≥32 dB performansı sunmaktadır.
Wi-Fi 6 standardı (802.11ax), OFDMA (Çoklu Kullanıcı Ortak Frekans Kaydı) ve MU-MIMO (Çoklu Kullanıcı MIMO) teknolojileri sayesinde spektral verimliliği artırarak düşük gecikme süresi ve yüksek verimlilik sağlamaktadır. 4 adet Gigabit Ethernet portu, otomatik uzlaşma (Auto-negotiation) sayesinde 10/100/1000 Mbps hızları destekleyerek kablolu bağlantılarda esneklik sunmaktadır. USB 3.0 porta sahip olan cihaz, harici depolama cihazları, 3G/4G modemler veya diğer USB tabanlı cihazlarla entegrasyon imkanı sağlamaktadır.
AGC ve 6 adımlı sinyal ayarlama özellikleri, CATV sinyalini otomatik olarak optimize ederek HD ve UHD yayınlarda stabilite ve görüntü kalitesini korumaktadır. QoS kontrolleri, anti-DDOS koruma ve çeşitli Wi-Fi güvenlik protokolleri (WEP-64/128, WPA, WPA2, WPA3), hem iletişim güvenliği hem de performansta artış sağlamaktadır.
