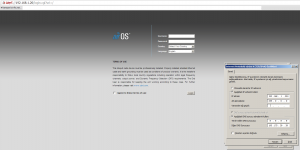

UBNT GIRISCihaza erişebilmemiz için bağlantılarımızı yaptıktan sonra bilgisayarımızı 192.168.1.x subnet’i altına almalıyız.
Tarayıcımızın adres çubuğuna 192.168.1.20 yazarak cihazın yönetim arayüzüne erişiyoruz.
Default kullanıcı adı : ubnt sifre: ubnt





Ubiquiti UBNT NanoStation M5  Access Point Olarak Yapılandırma

Nanostation M5 ihtiyacınız sadece modemden aldığınız interneti yaymaksa (AP MODE )yani Erişim Noktası olarak kullanacaksak yapılandırmamız şu şekilde olmalıdır.
Cihazı bağladıktan sonra bilgisayar IP’mizi 192.168.1.x subneti altına almalıyız.
Bağlantıları ve ip mizi değiştirtildikten sonra tarayıcımızın adres çubuğuna 192.168.1.20 yazarak cihazımıza ulaşıyoruz. Default kullanıcı adı ve şifre ubnt ‘dir.
Cihazın yönetim ara yüzüne girdikten sonra ilk olarak WIRELESS sekmesine giriyoruz.
Aşağıdaki resimdeki ayarlarımızı yapıyoruz.

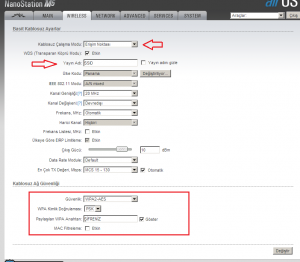

APMODE 20MHZKablosuz çalışma modu: Erişim Noktası
WDS: Etkin
Yayın Adı: SSID yani WIRELESS listesinde görünecek olan isimdir.
Kanal Genişliği: 20 Mhz – 40 Mhz
Çıkış Gücü: Cihazın çıkış gücü sonuna kadar açmanız pek tavsiye edilmez.
Kablosuz Ağ Güvenliği
Güvenlik: Şifreleme yönetimini seçiyoruz
WPA Anahtarı kısmına Wireless yayınına vermek istediğiniz şifreyi yazınız.

Değiştir tuşuna basıp ayarları kaydediyoruz.







APMODE 20MHZ NETWORK BASIT YAPILANDIRMA

Network sekmesine geçip ayarlarımızı yapıyoruz.
Basit yapılandırma ayarları ile cihazımızı AP haline getirmek için yapmamız gereken
IP adresi: cihaza vermek istediğiniz ip. Network içerisinde kullanılmayan bir ip vermeliyiz.

Ağ Geçidi: Modem IP adresini ya da cihazın Gateway’i hangi cihaz ise o cihazın ip adresini yazıyoruz.
DNS yazmak istersek DNS ‘ lerimizi yazıyoruz.









APMODE 20 MHZ NETWORK AYARLARI

Yapılandırma modunu gelişmiş seçeneğine aldığınız al sekmelerde Vlan yapılandırması ve Trafik limitleme seçeneklerini görebilirsiniz. Trafik limitlemesi veya Vlan yapılandırması yapmak isteyenler menüleri kullanabilir
Değiştir tuşuna basıyoruz.

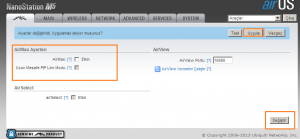

APMODE 20MHZ AIRMAXSon olarak ilk menüye UBNT logosu olan menüye tıklıyoruz
AirMax kapatıp değiştir uygula diyoruz.
Sayfa tekrar yüklendiğinde ayarlarımız tamamlanmış oluyor.
Artık NanoStation M5 Cihazımı AP Olarak yapılandırdık.









POINT TO POINT OLARAK YAPILANDIRMA

AP MODE – ERİŞİM NOKTASI

Wireless Sekmesi

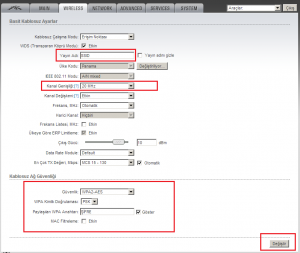

20MHZ AP MODE

Wireless Mode: Access Point – Erşim Noktası
WDS:

[X] Etkin
Kanal Genişliği: 20Mhz/ 40Mhz Eğer 5 GHz dizüstü bilgisayarı, cep telefonları vs. gibi aletlerin bağlanmasını istiyorsak  Airmax seçeneğini kapatmalıyız.
Yayın ADI : SSID

Değiştir Tuşuna Basıyoruz.

Network Sekmesi

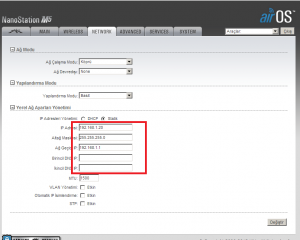

AP MODE NETWORK
IP Address: Cihaza vermek istediğimiz IP Adresi
Değiştir tuşuna basıyoruz
Uygula tıklıyoruz

AP MODE tamamlandı.

STATION MODE – ISTASYON

Network Sekmesi AP MODE da ki gibi ayarlarımızı yapıyoruz.
IP Address: Cihaza vermek istediğimiz IP Adresi
• Değiştir tuşuna basıyoruz
• Uygula tıklıyoruz



Wireless Sekmesi

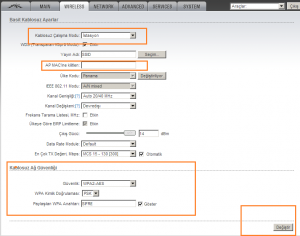

STATION MODE WIRELES

Wireless Mode: Station – İstasyon
WDS: [X] Enable
Değiştir Tuşuna Basıyoruz.

Ap Mac adresine Kitlen: Burada tarama yaptıktan sonra Kurmuş Olduğumuz AP cihazımızın SSID ‘ sini tıklayarak bu mac’e kitlen dediğimizde link kurulumu tamamlanır.

Cihaz yayın  şifrelerini wireless sekmesinde kablosuz ağ güvenliği kısmından değiştirebiliriz. 2 cihazında yayın şifrelerinin  aynı olması gerekiyor
